المحطة الرادارية بروتيفنك (Protivnik-GE)

الموضوع في 'الرادارات و الإتصالات العسكرية' بواسطة MICROBIOLOGISTE, بتاريخ ‏7 نوفمبر 2014.

  1. MICROBIOLOGISTE

    MICROBIOLOGISTE القنصل إداري

    إنضم إلينا في:
    ‏1 نوفمبر 2013
    المشاركات:
    13,425
    الإعجابات المتلقاة:
    33,532
    الكاتب: المسلح
    http://www.almusallh.ly/index.php/ar/air-def/466-vol-42-64



    [​IMG]


    [​IMG]

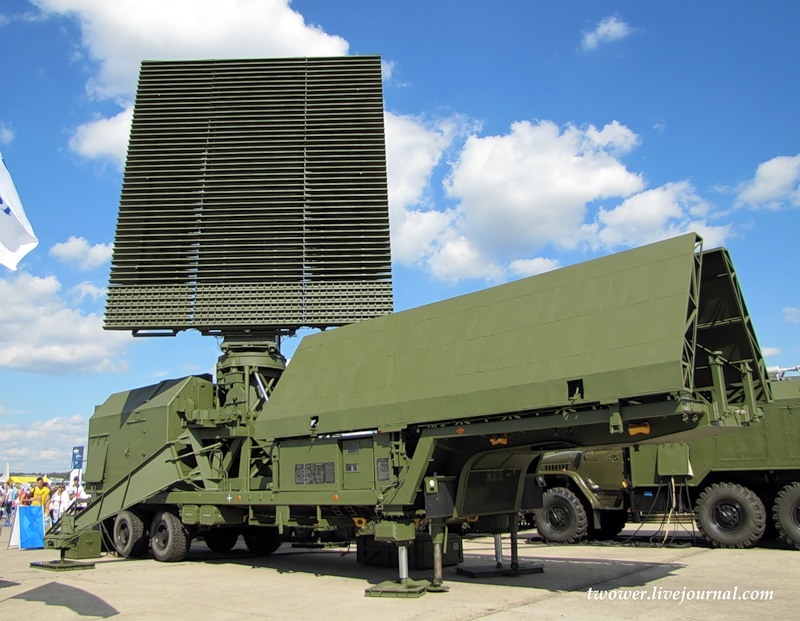

    إن المحطة الرادارية بروتيفنك Protivnik-GE مع الأجهزة الخاصة بمعالجة بيانات مسار التحليق وهي المحطة الرادارية المخصصة للكشف وتحديد الإحداثيات و القيام بالتتبع لطائرات السلاح الجوي الإستراتيجي والتكتيكي،

    والصواريخ المجنحة من نوع "آسالم"، والأجهزة الطائرة صغيرة الحجم و منخفضة السرعة، وتشخيص أصناف الأهداف، والتمييز بين العدو والصديق، وتحديد اتجاه طائرات التشويش الإيجابي بالضوضاء، وإرسال البيانات الرادارية لتوجيه الطائرات المقاتلة والدلالة على الأهداف لأنظمة الصواريخ المضادة للجو، وذلك عند عمل المحطة الرادارية ضمن منظومات التحكم الأوتوماتيكي للدفاع الجوي والوحدات الفرعية الغير المؤتمتة للقوات الجوية و الدفاع الجوي.
    وتمتاز المحطة الرادارية بدرجة عالية من أتمتة عملية القياس وبقدرة تحليلية عالية.
    لا تحتاج المحطة الرادارية إلى الضبط أو التوليف أثناء العمل؛ ولها نظام مؤتمت داخلي لاختبار سلامة المكونات وكشف الأعطال؛ كما أنها تستطيع العمل في النمط الأوتوماتيكي. يتم بيان كافة المعلومات اللازمة على شاشة كبيرة ملونة للمسح الدائري في الشكل الرقمي؛ وتضمن الرسم الأوتوماتيكي لخريطة الأغراض المحلية. يتم تجهيز المحطة الرادارية بجهاز الاستجواب الراداري الأرضي من النظام بارول العامل في المجال السابع للموجات.

    مكونات المحطة الرادارية:
    تضم محطة Protivnik-GE الرادارية المكونات التالية:

    1. مجموعة الهوائي والأجهزة بالهوائي المطاور (phased array) المحمل على مجموعة الارتكاز والدوران، والدورة الهيدروليكية المخصصة لتحويل الهوائي من وضع للسير إلى وضع للعمل، ومجموعة الكوابل، وقطع الغيار.
    إن مجموعة الهوائي والأجهزة محملة على نصف مقطورة.
    2. مجموعة الأجهزة (AK) بالمكونات التالية:

    أجهزة المعالجة الأولية والثانوية وأجهزة بيان وتسجيل المعلومات الرادارية بمكانين لعمل المشغلين أحدهما موحد مع ومكان الصيانة الفنية.
    أجهزة الفحص الذاتي المستمر وفحص حالة الرادار الفنية.
    أجهزة الربط مع منظومة التحكم الأوتوماتيكي.
    معدات التدريب ودعم حياة أفراد الطاقم.
    أجهزة التمييز بين العدو والصديق.
    مجموعة قطع الغيار.
    أجهزة آلية الإرسال.
    أطقم المستندات الفنية.
    تتواجد مجموعة الأجهزة في الصندوق المسقوف.
    3. مجموعة التغذية الكهربائية المستقلة تضم (2) مولد كهربائي بمحرك الديزل تساوي قدرة كل منهما 100 كيلوواط، ووحدات التحويل والتوزيع؛ ومجموعة كوابل القدرة الخارجية، وقطع الغيار. كل من المولدين محمل في الصندوق المسقوف.

    المواصفات الفنية التكتيكية الأساسية:
    1.نطاق الموجات L (ديسيمتر)
    2.أبعاد منطقة عمل المحطة الرادارية: - بالمدى، من 10 إلى 400 كم.

    بالاتجاه، درجة 360
    بالارتفاع، حتى 200 كم.
    بزاوية الارتفاع، حتى 45 درجة.
    بالسرعة، كم/ساعة من 60 إلى 8000
    3. منطقة كشف الطائرة ذات البصمة الرادارية=1,5 متر مربع، في ظل عدم وجود التشويش:
    مدى الكشف، كم، لا أقل من، الارتفاعات التالية:

    100 - 40 متر.
    1000 - 100 متر.
    5000 - 240 متر.
    أكثر من 12000 - 340 متر.
    4. مدى كشف الهدف ذو البصمة الرادارية=1,5 متر مربع عند ارتفاع الطيران 12 كم أو أكثر في ظروف التشويش الضوضائي الإيجابي في قطاع حتى 30 درجة بزاوية الارتفاع وفي القطاع بالاتجاه 15 درجة عن الشعاع الرئيسي من المسافة المكافئة 200 كم وإجمالي الكثافة الطيفية للتشويش 200 واط/ميجاهيرتز من ثلاثة اتجاهات وخارج هذا القطاع بالدائرة الكاملة بالقيمة المتوسطة لإجمالي الكثافة الطيفية لقوة التشويش 700واط/ميجاهيرتز170 كم.
    5. مدى كشف الهدف ذي البصمة الرادارية=1,5 متر مربع عند ارتفاع الطيران 10 كم وفي ظروف التشويش الاصطناعي السلبي (شرائح ثنائية القطب) بكثافة حزمتين لكل 100 متر من الطريق 230 كم على الأقل.
    6. مدى كشف الهدف ذي البصمة الرادارية=1,5 متر مربع عند ارتفاع الطيران 10 كم وأكثر وفي ظروف التأثير المشترك للتشويش الاصطناعي السلبي بكثافة حزمة واحدة لكل 100 متر من الطريق والتشويش الضوضائي الإيجابي في قطاع حتى 30 درجة بزاوية الارتفاع وفي القطاع بالاتجاه 15 درجة من الشعاع الرئيسي بالمسافة المكافئة 200 كم وإجمالي الكثافة الطيفية للتشويش 200 واط/ميجاهيرتز180 كم على الأقل.
    7. دقة (الجذر التربيعي لمتوسط مربعات الخطأ) تقدير إحداثيات الهدف ذي البصمة الرادارية=1,5 متر مربع في ظروف غياب التشويش:

    بالمدى، متر 100 كحد أقصي.
    بالمدى، متر 100 كحد أقصي.
    بالاتجاه، دقيقة زاوية 12 كحد أقصي.
    بزاوية الارتفاع، دقيقة 10 كحد أقصي.
    8. القدرة التحليلية:

    بالاتجاه، درجة2,5 على الأقل.
    بالمدى، متر 450 على الأقل.
    9. يضمن الرادار تشخيص 8 فئات من الأهداف الجوية بناءً على خصوصيات المسار والدلائل المميزة، وهي:
    ( طائرة، طائرة عمودية (هيليوكوبتر)، منطاد آلي حر التحليق، صاروخ مجنح، صاروخ يُطلق من طائرة، مقذوف مضاد للرادارات، هدف بالستيكي، هدف صغير الحجم منخفض).

    10.روعي في الرادار إمكانية تغيير التردد الحامل إما في النمط التكيفي الآلي أو في النمط اليدوي.
    11.معامل كتم الانعكاسات عن الأغراض المحلية، ديسيبل50 على الأقل.
    12.إنتاجية المحطة القصوى على خرج معدات المعالجة الثانوية للمعلومات الرادارية في النمط الأوتوماتيكي150 مسار هدف على الأقل.
    13.يمكن اقتران المحطة الرادارية مع منظومة التحكم الأوتوماتيكي بالمعلومات عن المسارات، وبالمعلومات الأولية، وبالمعلومات النظيرية كما يمكن إرسال البيانات إلى منظومتين للتحكم الأوتوماتيكي في آن واحد.
    14. متوسط الزمن بين عطل وآخر، ساعة 600 على الأقل.
    15. يمكن نقل المحطة الرادارية براً - بالسيارات والسكك الحديدية، وبحراً وجواً.
    16. الزمن المطلوب لفتح المحطة الرادارية، دقيقة15 كحد أعلى.
    17. عدد أفراد الطاقم3

    salah m ،megatron ،awrn163 و 3آخرون معجبون بهذا.
  2. boubaker982

    boubaker982 قيادة اركان مجموعة vip

    إنضم إلينا في:
    ‏20 أكتوبر 2013
    المشاركات:
    11,771
    الإعجابات المتلقاة:
    29,174
    آسف على خروج من موضوع هل جيش جزائري يمتلك هذا ردار

    أعجب بهذه المشاركة Kapudan Derya
  3. bachir

    bachir قيادة اركان

    إنضم إلينا في:
    ‏15 جويلية 2014
    المشاركات:
    1,863
    الإعجابات المتلقاة:
    3,786
    ولا حتى في احلامنا
    اسف على الاجابة خخخخخخخخ

    boubaker982 ،mohmed84 و القيصر الروماني معجبون بهذا.
  4. boubaker982

    boubaker982 قيادة اركان مجموعة vip

    إنضم إلينا في:
    ‏20 أكتوبر 2013
    المشاركات:
    11,771
    الإعجابات المتلقاة:
    29,174
    هل هو أيضا داخل في معدات ممنوع تصديرها للدول حتى صديقة او دول التي تعتمد على سلاح روسي في جيشها فأنا اعتبر روس حمقى من طراز الأول

    salah m, Zabana, Kapudan Derya و 1 شخص آخر معجبون بهذا.
  5. Zabana

    Zabana Warrior

    إنضم إلينا في:
    ‏4 جويلية 2014
    المشاركات:
    3,817
    الإعجابات المتلقاة:
    9,283
    هذا النوع من السلاح لن تبيعك اياه اي دولة مهما كانت علاقتك بها ممتازة

    أعجب بهذه المشاركة boubaker982
  6. boubaker982

    boubaker982 قيادة اركان مجموعة vip

    إنضم إلينا في:
    ‏20 أكتوبر 2013
    المشاركات:
    11,771
    الإعجابات المتلقاة:
    29,174
    و لا حتى صين

  7. Zabana

    Zabana Warrior

    إنضم إلينا في:
    ‏4 جويلية 2014
    المشاركات:
    3,817
    الإعجابات المتلقاة:
    9,283
    ان كانت تملك ما يماثله اصلا . . . لا اعتقد انه يوجد مثل الروس و الامريكان في هذا الجانب

    القيصر الروماني ،mohmed84 و boubaker982 معجبون بهذا.
  8. ابونصر

    ابونصر قيادة اركان مجموعة vip

    إنضم إلينا في:
    ‏15 نوفمبر 2013
    المشاركات:
    7,042
    الإعجابات المتلقاة:
    5,665
    قوية جدا
    تمنى وجودها في الجزائر

    أعجب بهذه المشاركة boubaker982
  9. MICROBIOLOGISTE

    MICROBIOLOGISTE القنصل إداري

    إنضم إلينا في:
    ‏1 نوفمبر 2013
    المشاركات:
    13,425
    الإعجابات المتلقاة:
    33,532
    هناك منتوجات صينية تشبهه في الشكل فقط
    صور من احد المعارض


    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    mohmed84, salah m, Kapudan Derya و 1 شخص آخر معجبون بهذا.
  10. boubaker982

    boubaker982 قيادة اركان مجموعة vip

    إنضم إلينا في:
    ‏20 أكتوبر 2013
    المشاركات:
    11,771
    الإعجابات المتلقاة:
    29,174
    مليحة كون جيش يجيب منظومة صينية يجربها هنا

    Kapudan Derya و MICROBIOLOGISTE معجبون بهذا.
  11. سيف-الحق

    سيف-الحق قيادة اركان أقلام المنتدى

    إنضم إلينا في:
    ‏4 مارس 2014
    المشاركات:
    4,159
    الإعجابات المتلقاة:
    13,505
    ما الذي يمنع ؟؟؟ أنا شخصيا أرجّح بأن تقتنيه الجزائر لأنّ هذا الرادار يعتبر قياسيا ضمن منظومة S-400 المتكاملة ٫٫ كما أنّ الجيش الجزائري حصل قبل هذا على منظومة بوليانا للقيادة و السيطر و منظومة كرازوخا للحرب الإلكترونية فما الذي يمنع من الحصول على رادار إنذار مبكّر ٫؟؟؟

    salah m ،awrn163 ،mohmed84 و 4آخرون معجبون بهذا.
  12. (( العُقـاب الحـارس ))

    (( العُقـاب الحـارس )) قيادة اركان

    إنضم إلينا في:
    ‏12 فيفري 2015
    المشاركات:
    1,078
    الإعجابات المتلقاة:
    4,511
  13. قناص الجزائر

    قناص الجزائر قيادة اركان

    إنضم إلينا في:
    ‏7 مارس 2014
    المشاركات:
    2,695
    الإعجابات المتلقاة:
    11,784
    بعض الاخبار تقول ان هذا الرادار شوهد بالناحية العسكرية الثالثة

    awrn163 ،mohmed84 ،سدات و 2آخرون معجبون بهذا.
  14. سدات

    سدات عضو متميز

    إنضم إلينا في:
    ‏13 أكتوبر 2015
    المشاركات:
    642
    الإعجابات المتلقاة:
    2,372
    هل من تفاصيل

  15. قناص الجزائر

    قناص الجزائر قيادة اركان

    إنضم إلينا في:
    ‏7 مارس 2014
    المشاركات:
    2,695
    الإعجابات المتلقاة:
    11,784
    الاخبار تقول انه في هدا الفصل اي فصل ربيع تم اجراء تمرين بالناحية العسكرية الثالثة بصواريخ ارض جو و ان رادار كان من بين الانظمة التي استعملت في هذا تمرين


    Zabana ،nounou09 ،algeria4ever و 2آخرون معجبون بهذا.
  16. SU-41

    SU-41 رياس البحر أقلام المنتدى

    إنضم إلينا في:
    ‏1 نوفمبر 2013
    المشاركات:
    1,451
    الإعجابات المتلقاة:
    4,793
    تاكيد حصول مصر على هذا الرادار الذي ظهر مؤخرا في احد العروض المصرية


    mohmed84, nounou09, redmed و 1 شخص آخر معجبون بهذا.
  17. قناص الجزائر

    قناص الجزائر قيادة اركان

    إنضم إلينا في:
    ‏7 مارس 2014
    المشاركات:
    2,695
    الإعجابات المتلقاة:
    11,784
    الرادار يستطيع اكتشاف هدف مقطعه راداري 1.5 متر مربع
    - على ارتفاع 100 متر من مسافة 40 كم
    - على ارتفاع 1 كم من مسافة 100 كم
    - على ارتفاع 5 كم من مسافة 240 كم
    - على ارتفاع 12 كم من مسافة 480 كم
