Khibiny M ,,,vs .....Spectra

القيصر الروماني

Chakib Biba II foxtrot Uniform
طاقم الإدارة
فريق الدعم التقني
خبير عسكري
إنضم
1 يناير 2014
المشاركات
6,235
الإعجابات
24,553
النقاط
113
الموضوع مخصص للتعرف اكثر على منظومتي الحرب الالكترونية لكل من المقاتلة الروسية الشهيرة Su 35 s والمقاتلة الفرنسية الجميلة Rafale ,,,وهنا سنتعرف على نوعية النظام ,,,مكوناته واهم الخصائص والقدارت التي تتميز بها العناصر المكونة للنظام


KNIRTI L175M Khibiny M عقل الفلانكر الحديثة
______________________

هو نظام الحرب الالكترونية المتكامل Electronic warfare system الخاص بالمقاتلة الروسية Su 35 والذي ظهر منذ حوالي 3 سنوات على النسخة الاحدث المعروفة بال s حيث لم يشمل تجيهز النسخة الاقدم bm بكامل عناصر المنظومة ,,,,,يعرف النظام على انه نظام فائق التطور و كونه واحد من اقوى نظم الحرب الالكترونية ونظم الحماية الذاتية لمقاتلات الجيل الرابع المعزز حاليا ,,,للنظام امكانية رسم الخريطة الالكترونية _الرقمية للتهديدات والاهداف المحتملة وتحديد طبيعة التهديدات واحداثيتها كما انه المسؤؤل عن تحكم والقيام بعمليات التشويش والاعماء الاكتروني عن طريق بوادات التشويش الخارجية المختلفة KNIRTI L175M Khibiny-M, is capable of accurate detection of the threats, threat coordinate mapping, and it’s also responsible for jamming signal generation and emmision replication/imitation, via wing-tip carried pods ,,,,,,,,,,,تقوم التجيهزات القاعدية للنظام اضافة الى الرادر المركزي والردارات الثانوية ونظام بحث والتعقب بالاشعة الحمراء ols وداتا لينك بصهر البيانات في ما بينها وعرضها على شاشة عرض البيانات للطيار مما يمنح الطيار قدرات ادراك الواقع الفعلي situational awareness غير مسبوقة بالنسبة للمقاتلات الروسية ......
The system has a separate display in the Su-35BM cockpit. The L175M, together with frontal and back radars and optronic complex is hooked up to “sensory fusion”
يتميز النظام بخلاف معظم نظم الحرب الالكترونية الحديثة بامكانية التشغيل منظومات الاسلحة الموجهة في الطائرة بدون الحاجة الى العودة او اتسخدام الردار المركزي للمقاتلة خلال جميع مراحل ادراة واستخدام نظم التسليح سواء من خلال عملية البحث والتعقب _الاطباق _ والاطلاق _ والتوجيه وتغذية الهدف الى غاية الاصابة مما يمنح المقاتلة قدرات العمل الصامت وتشمل الاسلحة التي يمكن للنظام ادراتها الصواريخ السالبة المضادة للردار بشكل عام والصواريخ جو_جو الحديثة التي تتميز بقنوات توجيه سالبة ضمن بواحثها الردارية اضافة الى الصواريخ الحرارية ,,,,
Khibiny can also provide guidance for passive-radiation guided missiles, such as R-27EP and the new long-range type of AAM
يتكون النظام من حوالي 150 مجس ومستشعر مرتبط بالمنظومة وموزع على هيكل المقاتلة ابتداء من rwr الى غاية maws _lws وهوائيات الاتصال ودتا لينك .....Su-35BM also features approx. 150 aerials on it’s airframe. Apart from standard RWR (radar warning receiever), Su-35BM also has laser emission warning system, MAWS (missile approach warning system), and standard chaff / flare dispenser.

والان لنتعرف على هذه النظم التي تشكل منظومة Khibiny M بتفصيل :

مكونات النظام :
________
يتكون النظام كغيره من نظم الحرب الالكترونية الحديثة المدمجة من مجموعة نظم قاعدية subsystem هي عبارة عن مجسات ومستشعرات خارجية تقوم بعمليات التحذير والدعم الالكتروني والتشويش والمراقبة وتتمثل في ما يلي :

اولا : نظام التحذير من الاطباق الرداري RWR : تمتلك منظومة Khibiny M نظام تحذير رداري يعرف باسم L-150-35 Pastel digital ELINT radar warning and emitter locator system من اهم خصائصه هي :

1 يتميز كونه عبارة عن نظام elint اي نظام استخبارات الكتروني من مهام القيام بعمليات الدعم الالكتروني للمقاتلة esm والتي تتمثل في تحليل الاشارات الاكترونية الملتقطة والتعرف على طبيعتها وطبيعة المصدر المرسل و احداثياته مثل توفير المعلومات المتعلقة بالهجوم الالكتروني كتشويش حيث يقوم بمهام توفير وتحليل المعلومات حول عملية التشويش المضاد وتحليل طبيعة التشويش و طبيعة المرسل وموقعه ......

2 تحديد و توفير المعلومات حول مصادر الاطباق الرداري على المقاتلة في ما يتعلق بطبيعة ونوعية الباحث المطبق وموقعه ومداه واتجاهه وهذا عن طريق التقاط الاشارات العاملة ضمن pulse continious emission و pulse Quasi-continuous-wave emission لمصدر التهديد والعمل خلال الانماط 3 وهي البحث والتعقب واضاءة الهدف المطبق ,,,,,

3 العمل ضمن حزمة التردد المقدرة من 2 الى 18 ghz بمدى 8 الى غاية 100 كلم والقدرة على تحكم ب 6 صواريخ سالبة مختلفة تعمل ضمن نفس التردد دون الحاجة لاستخدام الردار بما فيها صواريخ المضادة للردار kh 31 P -A وصورايخ جو_جو السالبة مثل R 27 ep و صواريخ R 77 المزود بالباحث الرداري الناشط 9B-1103M-200PS ذو قناة الاطباق السالبة



4 عرض المعلومات والبيانات التكتيكية الرقمية للطيارين من خلال شاشة العرض حول طبيعية التهديدات ومستوها حسب اولوية التهديد حيث يقوم النظام بعرض التهديدات والمفاضلة بينها اليا حسب متسويات التهديدات وخطورتها بالنسبة للمقاتلة والتحكم الالي بالاجراءت المضادة ضد التهديدات ,,,كما يعرض النظام قابلية التحكم بصواريخ السالبة ضمن جميع المراحل من الاطباق الى الاطلاق والى غاية اصابة الهدف ...

5 كما يمنح النظام قدرات قاعدية تتمثل في القيام بعملية التحذير الصوتي والمرئي خلال تعرض المقاتلة للاطباق الرداري
كما يمتلك النظام قدرة تخزين اكثر من 128 ردار مختلف في مكتبة تهديدات الالكترونية للمقاتلة

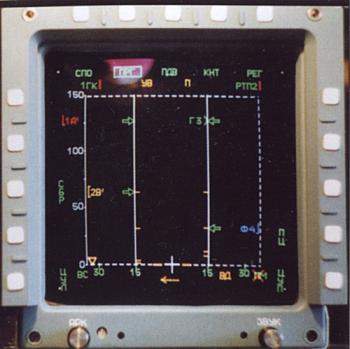

RWR L-150 Pastel display
_

_________________

ثانيا : نظم التحذير من اقتراب الصواريخ maws_ir والتحذير من الاطباق الليزري lws ....او كما تسمى في المواقع الروسية 126-optiko-elektronnaya-razvedka ,,,,وهي تشمل :

1 : نظام maws و هو نظام المخصص للقيام بعمليات القاعدية المتمثلة في اكتشاف والتحذير من انطلاق الصواريخ الحرارية ومتابعتها النظام عبارة عن single color IR MAWS يعمل بالاشعة الحمراء ضمن التردد المتوسط mwir المقدر ب 2_5 microns band ويتميز النظام الروسي بجملة من الخصائص الاضافية وهي :

_ يوفر مراجعة مستمرة لذاكرة التهديدات المخزنة ومطابقتها بالتهديدات المكتشفة في البيئة المحيطة بالمقاتلة لتجنب الانذارت الخاطئة low false alarm rate
_يوفر الاكتشاف التلقائي للاهداف الجوية و الصواريخ عن طريق الاشعة الحمراء {{ البصمة الحرارية }}
_يوفر اكتشاف والتعرف على بنية الاهداف ودعم مركز معالجة المعلومات ببيانات الهدف ودعم توجيه الصواريخ ضد الاهداف المكتشفة
_يوفر القيام بالمتابعة الكهروبصرية للاهداف ورسم احداثيات الهدف على الخرائط الرقمية للمقاتلة اضافة الى التحذيرات الصوتية
_زاوية الرؤية الكروية تقدر ب 360° مع 6 مجسات موزعة على الهيكل ,,,,
_يوفر رؤية الطيفية في الحيز الترددي 2 _5 µ ميكرون
_نسبة الخطاء في تحديد احداثيات الهدف لا تزيد عن 1 °



2 : نظام التحذير من اطباق الليزري lws مهمته الاساسية التحذير من اطباق الليزر المتمثل في laser designators and rangefinders المستخدم على متن انظمة الدفاع الجوي وفي مجسات المقاتلات السالبة مثل osf _ pirate الاوربي ومن اهم خصائصه :

_ مراجعة مستمرة لذاكرة التهديدات المخزنة ومطابقتها بالتهديدات المكتشفة في البيئة المحيطة
_التعرف على بنية الاهداف والتهديدات
_مجال الرؤية نصف كروي مرتبط بمستشعرين اسفل قمرة المقاتلة
_يوفر رؤي طيفية في الحيز الترددي 1_1,7 µ ميكرون
_نسبة الخطاء في تحديد احداثيات الهدف لا تزيد عن 5 °





ثالثا بودات التشويش :

تعتمد منظومة Khibiny M بشكل اساسي على بودات التشويش الخارجية حيث يعتبر بود التشويش KNIRTI SAP-518 ECM و SAP-14 support jammer ECM pod عماد نظام التشويش بالنسبة لمنظومة Khibiny M ,,,,,



يعرف البود SAP-518 على انه احدث بود تشويش روسي صمم في الاساس لخلافة بود التشويش الاقدم SPS-171/L005 Sorbtsiya phased array defensive ECM pods وكا تكملة للسلسلة series phased array EWSP jamming pods الروسية التي تعتمد على تقنية phased array في بناء هوائيات التشويش والتوجيه الاكتروني لشعاع الراديو electronic beam steering,,,البود هو بالاساس عبارة عن جزء من منظومة Radio Frequency Surveillance يعتمد في الاساس على تقنية DRFM ...حيث تقوم هوائيات المنظومة front and rear hemisphere antenna - receiving and emitting signals بالتقاط اشارات RF signals المعادية والتي تعتمدها تقنية DRFM في مابعد كاساس للاشارات الراديوية المعادية التي تقوم بمعالجتها وتحليلها ثم اعادة نسخها الى المصدر المرسل والتشويش عليه في real-time signal processing او عن طريق خاصية البرمجة المسبقة التي تتميز بها programmable features حيث يتميز مجمع التشويش بتناسق في تحليل الاشارات الرقمية coherent digital signal processing _توليد التشويش المتداخل interference generator _ توليد الضجيج والاشارات الكاذبة noise generation, false targets _ و كل هذا يتم عن طريق معالج النظام المركزي الذي هو في نفس الوقت مسؤول عن ادارة الطاقة للبود ومسوؤل عن اجراءت التتبع بالنسبة لالتقاط الاشارات المعادية ومعالجتها الى اخر العملية




,,,,لا توجد معلومات عن اعداد نطاق transmitter amplifiers داخل البود لكن ما هو معلوم انها تعمل في النطاق الترددي الترددي 5GHz and 18Ghz في الحزمة G-J bands ويتميز البود بميزة instantaneous measurement of (detected) radar signals اي قابلية القياس والتحليل اللحظي للاشارات الردارية المعادية الملتقطة وهذا عن طريق الكشف البانورامي panoramic radar signal detection للتردادت الراديو المعادية في النطاق G-J ....يتوقع الخبراء ان تكون طاقة البث القصوى لهذا heavyweight high power pod في حدود 20 كيلو واط مما يمنح المقاتلة قابلية التشويش على معظم بواحث الصواريخ الحالية ورادرات المقاتلات بل والقيام بعمليات sead /dead ضد انواع معينة من انظمة الدفاع الجوي المعادية .....


HODARI

مقاتل جريح
طاقم الإدارة
مجلس الشيوخ
إنضم
5 أكتوبر 2013
المشاركات
6,140
الإعجابات
21,588
النقاط
113
موضوع رائع والاروع منه اشتراك عضويين رائعين فيه القيصر الروماني و سيف الحق
فكرتكما في العمل الجماعي جعلت فكرة القيام بمسابقة الشهر للموضوع المميز انتظ من بقية الاعضاء تشكيل ثنائيات للقيام بمواضيع والدخول بها


سيف-الحق

قيادة اركان
أقلام المنتدى
ٍVIP
خبير عسكري
إنضم
4 مارس 2014
المشاركات
5,524
الإعجابات
22,389
النقاط
313
نظام SPECTRA


نظام الحرب الالكترونية سبيكترا SPECTRA Self-Protection Equipment Countering Threats to Rafale Aircraft يعد احدث حزمة حرب الكترونية للمقاتلات على مستوى العالم يتم التحكم بها بواسطة كمبيوتر ادارة وتوافق انظمة GIC Gestion de l’Interface et Compatibilité يتألف من ثلاث معالجات متطورة و تتألف هذه المنظومة الجبارة من الاتي :

- أولا 3 هوائيات رقمية متخصصة في الانذار المبكر ضد موجات الرادار المعادية RWR يتم تركيب 2 منهم على جوانب فتحات دخول الهواء للمحرك و الثالث اعلى مؤخرة دفة المقاتلة و يمتلك كل هوائي منهم زاوية كشف 120 درجة لتغطية المقاتلة من جميع الاتجاهات و تتميز بالاتي :




# رصد و تعريف و تحديد اولوية ضد الانظمة الرادارية المعادية من مسافة تصل الى 200 كلم
# نسبة خطأ اقل من 1 درجة عند استخدام انظمة تداخل الاشارات
# قدرة امداد الاسلحة بالبيانات ضد الرادارات الارضية
# قدرات ELINT Electronic Intelligence و SIGINT Signal Intelligence او الاستخبار الالكتروني/تجسس و اعتراض اشارات
هذه الهوائيات تعمل كرادار راصد بل و تحول كل ما يتم رصده الى هدف لأسلحة المقاتلة بل و يمكنها ايضا رسم الخرائط الارضية عالية الدقة مثل الرادار !



- ثانيا: 3 انظمة تحذير ضد اشعة الليزر الخاصة بأنظمة توجيه الصواريخ LWR Laser Warning Receiver يثم تركيب 2 منهم على جانبي الهيكل اسفل كابينة المقاتلة و الثالث اعلى الدفة و يمتلك كل نظام منهم زاوية كشف 120 درجة لتغطية المقاتلة .

- ثالثا: نظام DDM-NG Détecteur de Départ Missile Nouvelle Génération و هو احدث نظام انذار يعمل بالاشعة تحت الحمراء مضاد للصواريخ ذات التوجيه الحراري على مستوى العالم Infrared Missile Warning Sensors و يتكون من جهازي استشعار يتم تركيبهم على دفة و هيكل المقاتلة يعملان على رصد و تحديد الصواريخ الحرارية المطلقة مع تفادي انظمة التحذير الكاذبة بجانب قدرات التشويش الحراري المضادة للصواريخ Ir-CM Infrared Countermeasures و يوفران تغطية كاملة للمقاتلة بزاوية 360 درجة









رابعا ثلاثة انظمة تشويش الكتروني نشط Active ECM Electronic Countermeasures و هي عبارة عن هوائيات تتكون من مصفوفة مسح الكتروني نشط Active Electronically Scanned Antenna يتم تركيبهم على قواعد الجنيحات الامامية و في الخلف اسفل مؤخرة الدفة و تمتلك نمط تشويش دفاعي و نمط هجومي و نمط صامت شبحي و تطلق موجات تشويش و شوشرة مكثفة ضد مختلف الاهداف التي تمثل تهديد للمقاتلة .




- خامسا اربعة انظمة دفاعية لاطلاق الشعلات الحرارية Flares ضد الصواريخ الموجهة بالاشعة تحت الحمراء و يتم تركيبهم اعلى الهيكل قرب نهاية حواف الاجنحة بجانب نظامين دفاعيين اخرين على جوانب الهيكل خلف الاجنحة لاطلاق الرقائق المعدنية Chaffs المضادة للصواريخ الموجهة راداريا .







* يوفر نظام SPECTRA مظلة الكترونية كاملة لحماية المقاتلة بزاوية 360 درجة بجانب قدرات تشويش بالغة التطور و يتصل برادار المقاتلة و بنظام الكشف الكهروبصري و بباقي انظمتها و يوفر للطيار عدة حلول للتعامل مع التهديدات و العدائيات المقتربة حيث يحتوي على وحدة ادارية الكترونية متخصصة في دمج البيانات بين النظام و باقي الانظمة الاخرى Data Fusion بالاضافة لعملية اتخاذ قرارات ردود الافعال Reaction Decision بجانب ان النظام الدفاعي كل اجزاؤه مدمجة تماما مع هيكل المقاتلة .



و هذا مخطّط يبّن آلية عمل كمبيوتر المقاتلة رافال في جمع البيانات من الرادار و مختل المستشعرات و أنظمة الإتصال و ربطها بالإجراءات المضادّة و تشغيل الأسلحة و التشويش ٫٫ يطلق على هذه التقنية (صهر البيانات) la fusion de données ,,, بالإنجليزية : data fusion



المرفقات

التعديل الأخير بواسطة المشرف:

سيف-الحق

قيادة اركان
أقلام المنتدى
ٍVIP
خبير عسكري
إنضم
4 مارس 2014
المشاركات
5,524
الإعجابات
22,389
النقاط
313
هذه خصائص السبيكترا بشكل مجمل و سنناقس التفاصيل بالتدقيق بمشاركة باقي الأعضاء بئذن الله٫ لتجنّب تراكم المعلومات في مشاركة و احدة و ضياع الفائدة المرجوّة من الموضوع ٫٫


الزعيم

الزعيم اسم علي مسمى
فريق الدعم التقني
أقلام المنتدى
إنضم
19 أكتوبر 2013
المشاركات
8,857
الإعجابات
23,567
النقاط
113
لا افهم بهذه الامور وحتى المقارنة بينهما برايي غير جائزة الا في الميدان الحقيقي وهو ميدان القتال
على كل بمحاولة التصفح قرات هذا المصطلح عدة مرات ن السبيكترا فما المقصود به
Active Cancellation

سؤال اخر ماهي مديات انظمة knirty الروسية وهل من مجال لتحديث السوخوي 30 الجزائرية بها


سيف-الحق

قيادة اركان
أقلام المنتدى
ٍVIP
خبير عسكري
إنضم
4 مارس 2014
المشاركات
5,524
الإعجابات
22,389
النقاط
313
لا افهم بهذه الامور وحتى المقارنة بينهما برايي غير جائزة الا في الميدان الحقيقي وهو ميدان القتال
على كل بمحاولة التصفح قرات هذا المصطلح عدة مرات ن السبيكترا فما المقصود به
Active Cancellation

سؤال اخر ماهي مديات انظمة knirty الروسية وهل من مجال لتحديث السوخوي 30 الجزائرية بها
بالنّسبة لتقنية active cancelation فهي إحدى تقنيات تخفيض البصمة الرادارية و مبدأ عملها مبني على إضعاف قوّة أمواج الراّدار المنعكسة على جسم الطائرة و التي أرسلها الرادار المعادي و طريقة همل هذه التقنية هي باستقبال أمواج الرادار المعادي ثمّ إعادة بث أمواج بتردّد معكوس من هوائييات التشويش ٫٫ و يتم هذا في الوقت الحقيقي فتكون النّتيجة إنعكاس أمواج الرادار المعدي و معها أمواج التشويش في نفس الوقت فتبدّد طاقة كل موجة طاقة الموجة الأخرى لأنّ تردّدهما معكوس (يعني عندما تكون موجة الرادار في أعلى قوّتها تكون موجة التشويش في أصغر قوّتها و محصّلتهما تكون صفرا في كل الأوقات) ٫٫ و هذا الرّسم البيادي يبيّن آلية عمل هذه التقنية :

Graphical Representation of Active Vibration Cancellation 3.JPG


بالنّسبة لنظام knirty الروسي ٫٫ فمدياته تختلف حسب ظروف القتال و طبيعة الهدف المعادي و بصمته الرادارية و الحرارية ٫٫ لذلك فالأكثر دقّة هو معرفة قوّة بث هوائيات التشويش و قوّة إستقبال المجسّات الحرارية و الرادارية ٫ و أعتقد بأن الأخ القيصر الروماني قد ذكر تلك الأرقام في مشاركته


سيف-الحق

قيادة اركان
أقلام المنتدى
ٍVIP
خبير عسكري
إنضم
4 مارس 2014
المشاركات
5,524
الإعجابات
22,389
النقاط
313
اذاما اردنا عمل مقارنةبين المنظومتين في مجال الرصد السالبو توجيه الاسلحة و فما هي. الخصائص ؟
الرّصد السالب في كلا المنظومتين يتكوّن من الرصد السلبي الراداري و الرصد الحراري و الرصد البصري ٫٫٫ و كلّها سلبيّة ٫٫٫ يجب مقارنة كل نوع من أنواع الرّصد على حدى


الزعيم

الزعيم اسم علي مسمى
فريق الدعم التقني
أقلام المنتدى
إنضم
19 أكتوبر 2013
المشاركات
8,857
الإعجابات
23,567
النقاط
113
بالنّسبة لتقنية active cancelation فهي إحدى تقنيات تخفيض البصمة الرادارية و مبدأ عملها مبني على إضعاف قوّة أمواج الراّدار المنعكسة على جسم الطائرة و التي أرسلها الرادار المعادي و طريقة همل هذه التقنية هي باستقبال أمواج الرادار المعادي ثمّ إعادة بث أمواج بتردّد معكوس من هوائييات التشويش ٫٫ و يتم هذا في الوقت الحقيقي فتكون النّتيجة إنعكاس أمواج الرادار المعدي و معها أمواج التشويش في نفس الوقت فتبدّد طاقة كل موجة طاقة الموجة الأخرى لأنّ تردّدهما معكوس (يعني عندما تكون موجة الرادار في أعلى قوّتها تكون موجة التشويش في أصغر قوّتها و محصّلتهما تكون صفرا في كل الأوقات) ٫٫ و هذا الرّسم البيادي يبيّن آلية عمل هذه التقنية :

مشاهدة المرفق 770

بالنّسبة لنظام knirty الروسي ٫٫ فمدياته تختلف حسب ظروف القتال و طبيعة الهدف المعادي و بصمته الرادارية و الحرارية ٫٫ لذلك فالأكثر دقّة هو معرفة قوّة بث هوائيات التشويش و قوّة إستقبال المجسّات الحرارية و الرادارية ٫ و أعتقد بأن الأخ القيصر الروماني قد ذكر تلك الأرقام في مشاركته
وهل يمتلك الجانب الروسي نفس الخاصية ؟؟
سؤال اخر ماهو المقطع الراداري المعلن للسوخوي 35


سيف-الحق

قيادة اركان
أقلام المنتدى
ٍVIP
خبير عسكري
إنضم
4 مارس 2014
المشاركات
5,524
الإعجابات
22,389
النقاط
313
وهل يمتلك الجانب الروسي نفس الخاصية ؟؟
سؤال اخر ماهو المقطع الراداري المعلن للسوخوي 35
نعم ٫٫٫ بكل تأكيد ٫٫ بالنّسبة للمقاتلة su-35 فإن البود KNIRTI SAP-518 ECM يتكفّل بهذه المهمّة و يقوم بها بكفاءة كبيرة نظرا لقوّة بثّه الكبيرة التي تعطيه مدى أكبر في إخماد موجات رادار العدو ٫٫٫٫ كما أن هذه التقنية كانت مستخدمة في البودات الأقدم منه على su-27 و mig-29 ,,,, أمّا سؤالك عن الفلانك الجزائرية فباطّبع يمكن تجهيزها بهذا البود بشكل تلقائي ٫٫٫ :)


Zabana

عابر سبيل
طاقم الإدارة
فريق الدعم التقني
إنضم
4 يوليو 2014
المشاركات
4,813
الإعجابات
13,531
النقاط
113
نعم ٫٫٫ بكل تأكيد ٫٫ بالنّسبة للمقاتلة su-35 فإن البود KNIRTI SAP-518 ECM يتكفّل بهذه المهمّة و يقوم بها بكفاءة كبيرة نظرا لقوّة بثّه الكبيرة التي تعطيه مدى أكبر في إخماد موجات رادار العدو ٫٫٫٫ كما أن هذه التقنية كانت مستخدمة في البودات الأقدم منه على su-27 و mig-29 ,,,, أمّا سؤالك عن الفلانك الجزائرية فباطّبع يمكن تجهيزها بهذا البود بشكل تلقائي ٫٫٫ :)
السؤال الاصح هل هو موجود فعلا على الفلانكر الجزائرية ؟؟؟


سيف-الحق

قيادة اركان
أقلام المنتدى
ٍVIP
خبير عسكري
إنضم
4 مارس 2014
المشاركات
5,524
الإعجابات
22,389
النقاط
313
السؤال الاصح هل هو موجود فعلا على الفلانكر الجزائرية ؟؟؟
:) ,,,,,,, ننتظر الدليل الملموس ٫٫ أو إن صح التعبير الصور الحيّة ٫٫٫


Kapudan Derya

عضو متميز
إنضم
1 نوفمبر 2013
المشاركات
812
الإعجابات
828
النقاط
93
اولا شكرا لكم على هذا الموضوع الذي اقل ما يقال عنه انه رائع .
على حسب ما قراته في الموضوع وما فهمته فان منظومة Khibiny M تتكون من:
RWR ( من نوع L-150 )
-نظم التحذير من اقتراب الصواريخ maws_ir والتحذير من الاطباق الليزري lws
- واخيرا بودات تشويش
اسف على تغيير مسار الموضوع لكن لو نلاحظ سنجد ان السوخوي 30 الماليزية مجهزة بمثل هذه الالكترونيات
السؤال هنا هل هي الكترونيات روسية ؟؟؟
ثانيا هل يمكن تطوير السوخوي 30 الجزائرية لتحمل هذه الاشياء؟


شعلة الشهداء

قنـــــــاص الكتيبة
طاقم الإدارة
فريق الدعم التقني
إنضم
31 أكتوبر 2013
المشاركات
1,713
الإعجابات
4,093
النقاط
113
أولا مشكورين على الموضوع المميز والحصري
ثانيا :
نحن الأن في موقع مفاضلة
اذن سؤالي كالتالي ماهي فرصة نجاح النظامين في التصدي لنفس صاروخ دفاع جوي مثلا نفس النوع ونفس الحالة ونفس الظروف
وماهي فرصهم للتصدي لصاروخ جو - جو من نفس النوع وبنفس الظروف
لو عكسنا المنصتين اذا أمكن يعني الفلانكر تحمل السبكترا والرافال تحمل Khibiny M ماهي المنصة أو الطائرة التي تقدم دعم كهربائي اذا صح التعبير وخيارات متعددة أكثر
لا ادري اذا كانت اسئلتي صحيحة من ناحية تقنية أم لا لكن أرجو التعقيب عليها من الخبراء وشكرا مسبقا


Chaben76

عضو ناشط
إنضم
13 مايو 2014
المشاركات
59
الإعجابات
77
النقاط
18
أولا مشكورين على الموضوع المميز والحصري
ثانيا :
نحن الأن في موقع مفاضلة
اذن سؤالي كالتالي ماهي فرصة نجاح النظامين في التصدي لنفس صاروخ دفاع جوي مثلا نفس النوع ونفس الحالة ونفس الظروف
وماهي فرصهم للتصدي لصاروخ جو - جو من نفس النوع وبنفس الظروف
لو عكسنا المنصتين اذا أمكن يعني الفلانكر تحمل السبكترا والرافال تحمل Khibiny M ماهي المنصة أو الطائرة التي تقدم دعم كهربائي اذا صح التعبير وخيارات متعددة أكثر
لا ادري اذا كانت اسئلتي صحيحة من ناحية تقنية أم لا لكن أرجو التعقيب عليها من الخبراء وشكرا مسبقا
الجواب على سؤالك صعب جدا لعدة أسباب
أولا قدراتهما الحقيقية مجهولة لأنها سريّة
ثانيا في المعركة توجد عوامل كثيرة تدخل في الحساب منها السرعة و المسافة النسبية بين الطائرة و الصاروخ المتابع، إذى كانت الطائرة تحلق على علو كبير أو لى إلخ ...
في رأي ضد صاروخ واحد مرمي من 60km حضوضهما متكافئة ، هاذ إذى تيقن الطيار المستهدف بإنطلاق الصاروخ فله الكفاية من الوقت لتفاديه ، أما إذى كان في ما يسمى nô escape zone للصاروخ فحضوضه تصبح ضئيلة جدا


شعلة الشهداء

قنـــــــاص الكتيبة
طاقم الإدارة
فريق الدعم التقني
إنضم
31 أكتوبر 2013
المشاركات
1,713
الإعجابات
4,093
النقاط
113
الجواب على سؤالك صعب جدا لعدة أسباب
أولا قدراتهما الحقيقية مجهولة لأنها سريّة
ثانيا في المعركة توجد عوامل كثيرة تدخل في الحساب منها السرعة و المسافة النسبية بين الطائرة و الصاروخ المتابع، إذى كانت الطائرة تحلق على علو كبير أو لى إلخ ...
في رأي ضد صاروخ واحد مرمي من 60km حضوضهما متكافئة ، هاذ إذى تيقن الطيار المستهدف بإنطلاق الصاروخ فله الكفاية من الوقت لتفاديه ، أما إذى كان في ما يسمى nô escape zone للصاروخ فحضوضه تصبح ضئيلة جدا
شكرا على الشرح (swiip)
ما أردت الوصول اليه المفاضلة بين النظامين عن طريق جعل كل العوامل التي قد تجهل كفة نظام أفضل من أخر نفسها
وبالتالي فالأمر سيتعلق بالنظامين وبالمنصتين وقدراتهما الذاتية بعيدا عن تكتيك معين أو حظ
أعلم أن ما أقوله مستحيل جدا حصوله
لكن مادامت امكانية تجربتهم غير متوفرة فهذا أفضل طريقة


القيصر الروماني

Chakib Biba II foxtrot Uniform
طاقم الإدارة
فريق الدعم التقني
خبير عسكري
إنضم
1 يناير 2014
المشاركات
6,235
الإعجابات
24,553
النقاط
113
:) ,,,,,,, ننتظر الدليل الملموس ٫٫ أو إن صح التعبير الصور الحيّة ٫٫٫
خخخخخخخخخخخخخخخخخخخخخخخخخخاخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخ فارس يعرف لماذا اضحك ,,,,,اذا لم يسرب لكم احد روس صورته على السو 30 الجزائرية فلن تصبحو محظوظين برايته على السو 30 الجزائرية مثلي ومثل فارس خخخخخخخخخخخخخخخخخخخخخ


سيف-الحق

قيادة اركان
أقلام المنتدى
ٍVIP
خبير عسكري
إنضم
4 مارس 2014
المشاركات
5,524
الإعجابات
22,389
النقاط
313
خخخخخخخخخخخخخخخخخخخخخخخخخخاخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخخ فارس يعرف لماذا اضحك ,,,,,اذا لم يسرب لكم احد روس صورته على السو 30 الجزائرية فلن تصبحو محظوظين برايته على السو 30 الجزائرية مثلي ومثل فارس خخخخخخخخخخخخخخخخخخخخخ
هههه ٫٫٫ أحيانا أشعر بالخذلان عندما أرى زوجة أحد التقنيين الروس أو إبنه يلتقطون صورا لمقاتلاتنا من داخل قواعدنا الجويّة بل و يركبون داخلها :( ٫٫٫ بينما لو إقترب جندي من هذه المناطق فسيطون حتما جزاؤه كانزينة في القفص المظلم (voilito)٫٫٫٫
